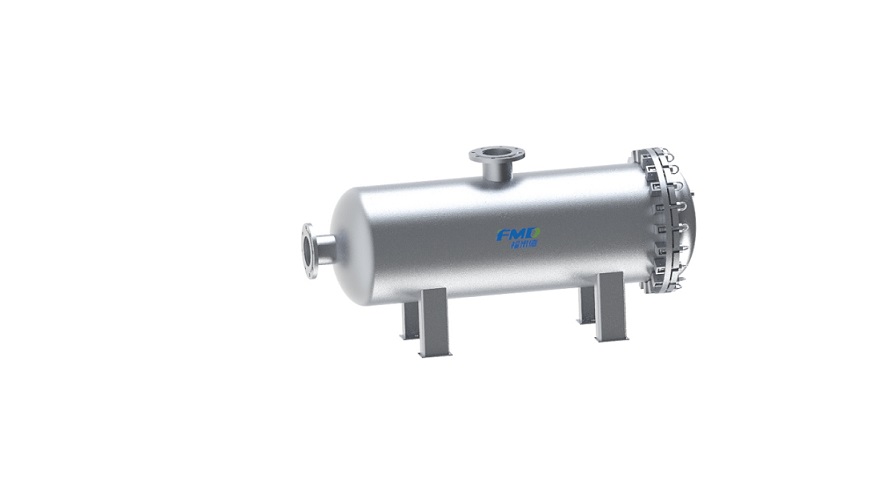

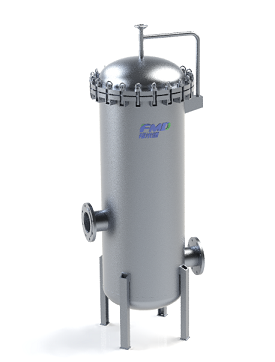

大通量保安過濾器show
性能特點:
大通量保安過濾器多用于水處理中流量較大的保安過濾器、清洗過濾、反洗過濾、冷凝液過濾等。其結構緊湊，工藝先進，質量穩定可靠，在多個令領域得到廣泛的應用。
設備選用Parker、3M、Pall或國產大流量濾芯，可以獲得更大的有效過濾面積。確保在緊湊的空間中達到穩定的過濾效果。
單支濾芯流更取大，40”可達350加侖/分中(1325升/分鐘)?？筛鶕?jù)空間大小，任選立式或臥式結構。
技術參數：
設計壓力：06~1.6MPa(大于該壓力需要說明)
設計溫度：5~40℃（超過80℃需告知）
密封材料：硅膠、丁晴橡膠，氟橡膠
接口形式：螺紋、標準法蘭
推薦更換壓差：2.0bar
最大更換壓差：2.4bar
表面處理：亞光噴砂、拋光
罐體材料：SS304,SS316L,碳鋼襯膠

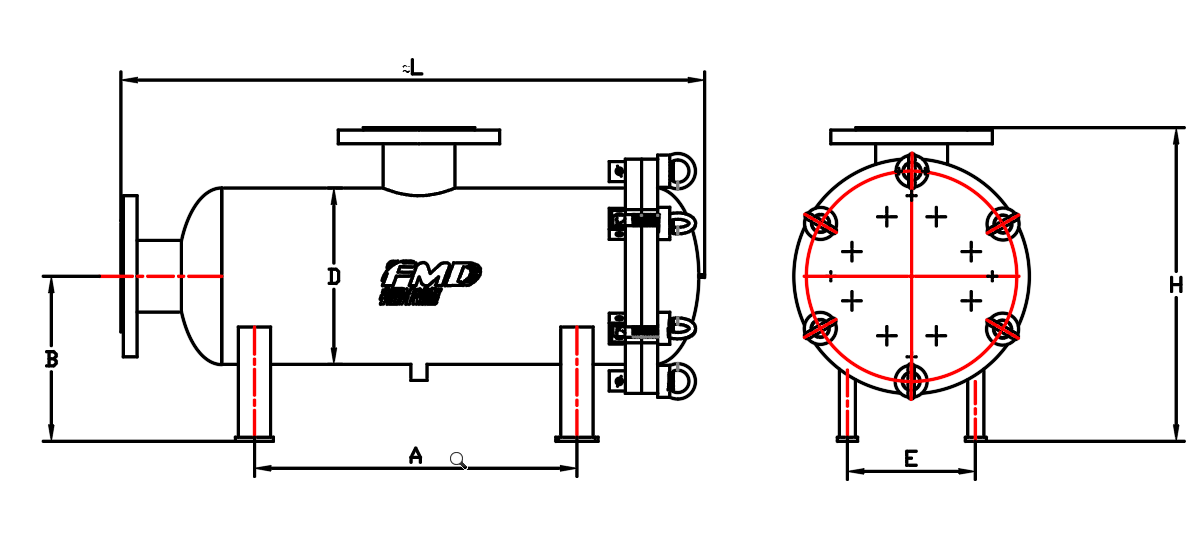

大流量保安式過濾器產品選型表（臥式）
|
型號：ITEM |
A (mm) |
B (mm) |
H (mm) |
D (mm) |
濾芯數量 |
濾芯長度 |
進出口徑 |
壓力表口 |
排污口徑 |
設計流量 |
|
SCF-WDTL-1*40" |
800 |
400 |
600 |
?200 |
1 |
40" |
DN80 |
1/4" |
1/2" |
40 |
|
SCF-WDTL-2*40" |
800 |
450 |
725 |
?400 |
2 |
40" |
DN100 |
1/4" |
3/4" |
80 |
|
SCF-WDTL-3*40" |
800 |
450 |
775 |
?450 |
3 |
40" |
DN100 |
1/4" |
3/4" |
120 |
|
SCF-WDTL-4*40" |
800 |
475 |
825 |
?500 |
4 |
40" |
DN125 |
1/4" |
3/4" |
160 |
|
SCF-WDTL-5*40" |
800 |
550 |
875 |
?550 |
5 |
40" |
DN150 |
1/4" |
1" |
200 |
|
SCF-WDTL-6*40" |
800 |
575 |
925 |
?600 |
6 |
40" |
DN200 |
1/4" |
1" |
240 |
|
SCF-WDTL-7*40" |
800 |
600 |
975 |
?650 |
7 |
40" |
DN200 |
1/4" |
1" |
280 |
|
SCF-WDTL-8*40" |
800 |
625 |
1025 |
?700 |
8 |
40" |
DN250 |
1/4" |
1" |
320 |
|
SCF-WDTL-9*40" |
800 |
640 |
1075 |
?750 |
9 |
40" |
DN250 |
1/4" |
1" |
360 |
|
SCF-WDTL-10*40" |
800 |
700 |
1200 |
?800 |
10 |
40" |
DN300 |
1/4" |
1-1/2" |
420 |
|
SCF-WDTL-12*40" |
800 |
725 |
1250 |
?850 |
12 |
40" |
DN350 |
1/4" |
1-1/2" |
480 |
|
SCF-WDTL-14*40" |
800 |
750 |
1300 |
?900 |
14 |
40" |
DN350 |
1/4" |
1-1/2" |
560 |

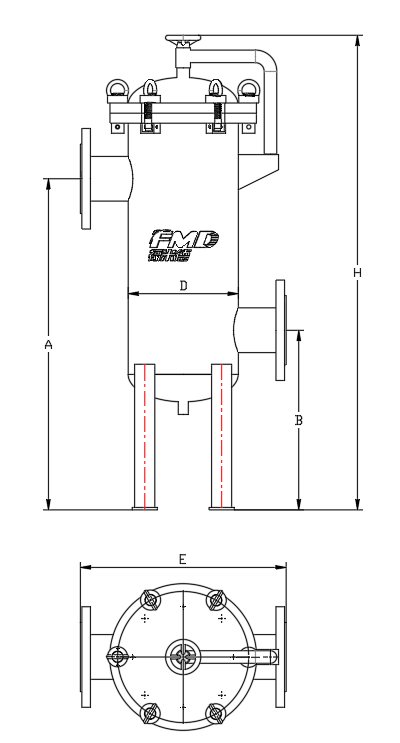

大流量保安式過濾器產品選型表（立式）
|
型號：ITEM |
A (mm) |
B (mm) |
H (mm) |
D (mm) |
濾芯數量 |
濾芯長度 |
進出口徑 |
壓力表口 |
排污口徑 |
設計流量 |
|
SCF-DTL-1*40" |
800 |
400 |
1550 |
?200 |
1 |
40" |
DN80 |
1/4" |
1/2" |
40 |
|
SCF-DTL-2*40" |
800 |
450 |
1850 |
?400 |
2 |
40" |
DN100 |
1/4" |
3/4" |
80 |
|
SCF-DTL-3*40" |
800 |
450 |
1950 |
?450 |
3 |
40" |
DN100 |
1/4" |
3/4" |
120 |
|
SCF-DTL-4*40" |
800 |
475 |
2000 |
?500 |
4 |
40" |
DN125 |
1/4" |
3/4" |
160 |
|
SCF-DTL-5*40" |
800 |
550 |
2050 |
?550 |
5 |
40" |
DN150 |
1/4" |
1" |
200 |
|
SCF-DTL-6*40" |
800 |
575 |
2250 |
?600 |
6 |
40" |
DN200 |
1/4" |
1" |
240 |
|
SCF-DTL-7*40" |
800 |
600 |
2300 |
?650 |
7 |
40" |
DN200 |
1/4" |
1" |
280 |
|
SCF-DTL-8*40" |
800 |
625 |
2350 |
?700 |
8 |
40" |
DN250 |
1/4" |
1" |
320 |
|
SCF-DTL-9*40" |
800 |
640 |
2400 |
?750 |
9 |
40" |
DN250 |
1/4" |
1" |
360 |
|
SCF-DTL-10*40" |
800 |
700 |
2500 |
?800 |
10 |
40" |
DN300 |
1/4" |
1-1/2" |
420 |
|
SCF-DTL-12*40" |
800 |
725 |
2550 |
?850 |
12 |
40" |
DN350 |
1/4" |
1-1/2" |
480 |
|
SCF-DTL-14*40" |
800 |
750 |
2600 |
?900 |
14 |
40" |
DN350 |
1/4" |
1-1/2" |
560 |
